Оседиагональный шнековый насос УОДН 360-250-250

УОДН 360-250-250УОДН 360-250-250
Для нефти и нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
В качестве подпорного насоса
Подача, м³/час:
400…800
Напор, м:
85 … 40
Высота всасывания, м:
8
Вязкость, сСт:
500
Размер твёрдых частиц, мм:
10
Концентрация твердых частиц, %:
10
Для уточнения стоимости оставьте свои контактные данные
Разработан по заказу АК "Транснефть". Очень эффективен: дает хороший напор и производительность - 600 м3/ч при 70 метрах напора.
Особенности: высокая устойчивость к абразивному износу и высокие антикавитационные показатели.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение

1

Тип установки

УОДН

Установка оседиагонального насоса

ОДН

Оседиагональный насос

2

Диаметр рабочего колеса

360

360 мм.

3

Диаметр условного прохода входного фланца

250

Ду 250 мм.

4

Диаметр условного прохода выходного фланца

250

Ду 250 мм.

5

Мощность электродвигателя

200

200 кВт

6

Тип уплотнения

М

Манжетное уплотнение

Т

Торцовое уплотнение

Пример обозначения при заказе

1

2

3

4

5

6

УОДН

360

250

250

200

М

ОДН

360

250

250

Особенности оседиагональной (шнековой) насосной установки

  • высокая устойчивость к абразивному износу;
  • обладает уникальными антикавитационными свойствами;
  • комплектация с возможностью самовсасывания.

Комплектация насосной установки УОДН 360-250-250

  • манжетное уплотнение, торцовое уплотнение, двойное торцовое уплотнение;
  • комплектация самовсасывающим оборудованием, по требованию заказчика;
  • взрывозащищенный электродвигатель.

Технические характеристики товара "УОДН 360-250-250"

Подача, м³/час400 … 800
Напор, м.в.ст.85...40
Высота всасывания на нормальном режиме, м, не более8
Температура перекачиваемой жидкости, °С-20..+90
Объемная концентрация твердых частиц, %, не более10
Максимальный размер твердых частиц, мм, не более10
Вязкость перекачиваемой жидкости, сСт, не более500
Плотность перекачиваемой жидкости, кг/м³, не более1000
Мощность привода, кВт200
Частота вращения вала насоса об/мин3000<sub>(-80)</sub>
На графике представлены технические характеристики УОДН 360-250-250 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент падения напора Кн = 0,85;
  • Коэффициент падения подачи Кq = 0,80.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 360-250-250

500

Х

744х1220х885

Х

УОДН 360-250-250

1980

2500

1810х2150х1100

2600х2000х1700

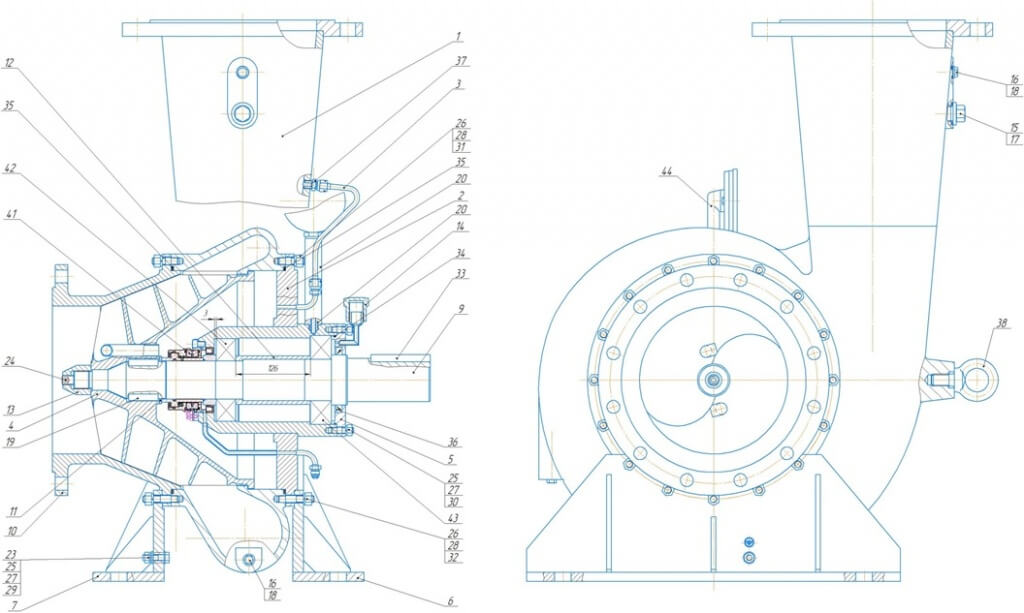

Комплектующие к УОДН 360-250-250

Позиция Обозначение Наименование Количество
1 5Н.110.11.00 Улитка в сборе 1
2 5Н.110.12.00 Корпус опор 1
3 5Н.110.13.00 Трубопровод перепуска 1
4 5Н.110.14.00 Шнек в сборе 1
5 5Н.110.15.00 Крышка в сборе 1
6 5Н.110.16.00 Кронштейн 1
7 -01 Кронштейн 1
9 5Н.110.10.01 Вал 1
10 5Н.110.10.02 Корпус 1
11 5Н.110.10.03 Кольцо 1
12 5Н.110.10.04 Втулка 1
13 5Н.110.10.05 Гайка 1
14 5Н.110.10.06 Заглушка 1
15 5Н.110.10.07 Пробка 1
16 5Н.110.10.08 Пробка 3
17 5Н.110.10.09  Прокладка 1
18                     -01 Прокладка 3
19 5Н.110.10.10 Шпонка 2
20 5Н.110.10.11 Гильза 1
23   Болт М10-6gх35.58.019
ГОСТ 7805-70
1
24   Винт ВМ16х1,5-6gх20.45Н.
40Х.016 ГОСТ 11074-84
1
    Гайки ГОСТ 5915-70
25   М10-6Н.5.019 7
26   М12-6Н.5.019 32
    Шайбы ГОСТ 6402-70
27   10.65Г.019 7
28   12.65Г.019 32
29   Шайба А10.01.016
ГОСТ 11371-78
3
    Шпильки ГОСТ 22032-76
30   М10-6gх28.23.14Х17Н2 6
31   М12-6gх32.23.14Х17Н2 22
32   М12-6gх48.23.14Х17Н2 10
33   Шпонка 20х12х100
ГОСТ 23360-78
10х8х40
1
    Кольца ГОСТ 18829-73
34   145-150-30-2 1
35   380-390-58-2
Смесь резиновая НО-68-1
ТУ 38.005.1166-98
2
36   Манжета 1.1-85х110-6
ГОСТ 8752-79
1
37   Проходник ввертной
8-22-БК ГОСТ 13969-74
1
38   Рым-болт М20.019
ГОСТ 4751-73
1
41   Уплотнение торцовое
65УТ13 00.00 или аналог
1
42   Подшипник QJ313MA SKF или аналог 1
43   Подшипник QJ314MA SKF или аналог 1
44   Термометр R5442 или аналог 1

одн 360

НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т, ТД3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
