УОДН 130-100-75

УОДН 130-100-75УОДН 130-100-75
УОДН 130-100-75УОДН 130-100-75
Для нефтепродуктов
Для вязких жидкостей
Для загрязненных жидкостей
Подача, м³/час:
20…70
Напор, м:
18…8
Высота всасывания, м:
8
Вязкость, сСт:
до 500 сСт
Размер твёрдых частиц, мм:
5
Для уточнения стоимости оставьте свои контактные данные

УОДН 130-100-75 применяется: для перекачки бензина, дизтоплива, мазута и других нефтепродуктов, для зачистки сливных ям и т.д., при откачке нефтепродуктов из заглубленных резервуаров.

Насосная установка используется в проекте нефтеналивной эстакады «Сковородино», Амурская область (Терминал по загрузке ж/д цистерн сырой нефтью. Отправка вагонов на СпецНефтеПорт «Козьмино» г. Находка).

УОДН 130-100-75 изготавливается также в передвижном варианте - электропомпа.

Карта заказа оседиагонального насоса и насосной установки

Код                Значение
 1 Тип установки
 УОДН  установка оседиагонального насоса
 ОДН

оседиагональный насос

 2  диаметр рабочего колеса
 130  130 мм
 3  Диаметр условного прохода входного фланца
 100  Ду 100 мм
 4  Диаметр условного прохода выходного фланца

 75  Ду 75 мм
 5  Исполнение по материалу
   конструкционная сталь
 6  Расположение выходного патрубка

 –  горизонтальное
 В  вертикальное
 7  Мощность электродвигателя
 5,5  5,5 кВт
 8  Тип уплотнения
 М  Манжетное
 Т  Торцовое 24 УТ
 9  Вариант исполнения
   стандартное исполнение
 П  Передвижная установка

Пример обозначения при заказе

1 2 3 4 5 6 7 8 9
 УОДН          130   100     75      К   В 5,5 Т П
 ОДН          130 100  75    К В  –  Т

Особенности оседиагональной (шнековой) насосной установки

• высокая устойчивость к абразивному износу
• работа в условиях высокой кавитации
• идеальное решение для перевалки товарной нефти

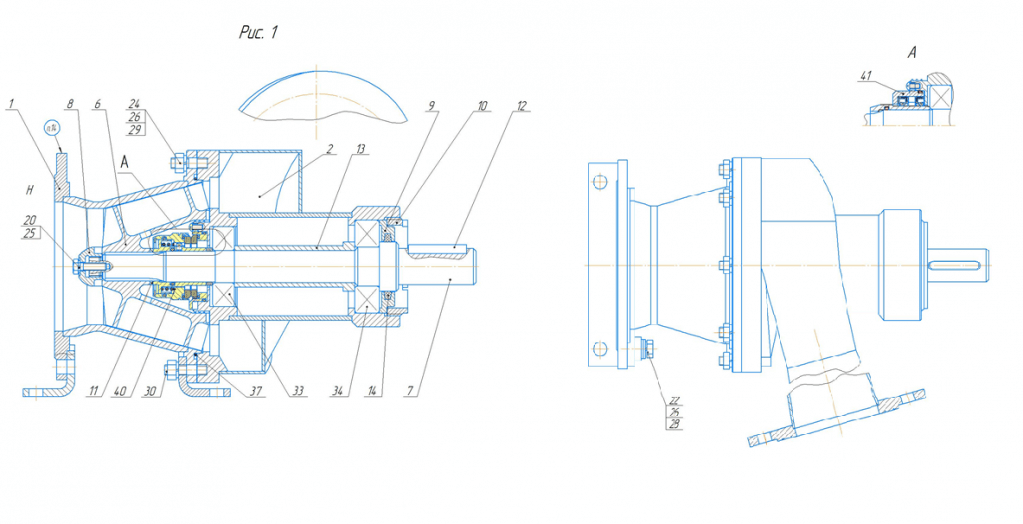

Комплектация насосной установки УОДН 130-100-75

  • манжетное уплотнение
  • торцовое уплотнение
  • взрывозащищенный электродвигатель
  • маслобензостойкие рукава
  • рамный каркас на колесах

Технические характеристики товара "УОДН 130-100-75"

Подача (мин. - ном. - макс.)20…70 м³/час
Напор (мин. - ном. - макс.)18 ... 8
Высота всасывания8
Мощность привода5,5 кВт
Частота вращения вала3000<sub>(-150)</sub> об./мин.
Температура перекачиваемой жидкостиот -20 до +90°С*
Плотность перекачиваемой жидкостидо 1000 кг/м³
Вязкость перекачиваемой жидкостидо 500 сСт
Концентрация твердых частиц2%
Размер твердых частиц, мм5
На графике представлены технические характеристики УОДН 130 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
  • Коэффициент напора Кн = 0,77;
  • Коэффициент подачи Кq = 0,68.


Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 130-100-75

16

Х

351х261х245

Х

УОДН 130-100-75

70

120

880х328х439

921х430х540

Передвижная УОДН 130-100-75  (электропомпа)

123

230

1160х950х880

1320х1063х950

НазваниеПодача, м³/часНапор, мКонцентрация твердых частиц в жидкости, %, не болееМаксимальный Размер твердых частиц, ммТип уплотнения: М-манжетное,
Т-торцевое,
ДТ-двойное торцевое
ПитаниеМощность двигателя, кВтЧастота вращения, об/мин
УОДН 120-100-6527...5413...825М3/38033000<sub>(-80)</sub>
УОДН 130-100-7520…7018…825М, Т3/3805,53000<sub>(-150)</sub>
УОДН 170-150-12590…19830 … 1655М3/38018,53000<sub>(-80)</sub>
УОДН 200-150-12575…18552 … 281010М, Т, ТД3/380303000<sub>(-80)</sub>
УОДН 201-125-8050…9560 … 301010М, Т, ДТ3/38018,5 3000<sub>(-80)</sub>
УОДН 240-175-15050…30070 … 32105М, Т, ДТ3/380553000<sub>(-80)</sub>
УОДН 290-150-12536…18030 … 201020М, Т3/38018,51500<sub>(-50)</sub>
УОДН 300-200-150100...45090 … 351020М, Т, ДТ3/38090, 1103000<sub>(-80)</sub>
УОДН 360-250-250400…80085 … 401010М, Т3/3802003000<sub>(-80)</sub>
УОДН 440-400-350250…100055 … 372020М, Т, ДТ3/3802001500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/7010…8534 … 11,5105МДизельный двигатель7,44200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П27...5413...825М3/38033000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П20…7018…825М, Т3/3805,53000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П90…19830 … 1655М3/38018,53000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-8050...9560…301010М, Т, ДТГидропривод18,53000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-6527…5413…825МГидропривод33000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Габаритные размеры и вес:

Наименование

Вес нетто, кг

Вес брутто, кг

Габариты без упаковки, мм

Габариты в ящике, мм

ОДН 130-100-75

16

Х

351х261х245

Х

УОДН 130-100-75

70

120

880х328х439

921х430х540

Передвижная УОДН 130-100-75  (электропомпа)

123

230

1160х950х880

1320х1063х950
