Двухвинтовые и мультифазные насосы и насосные установки 2ВВ

Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые и мультифазные насосы и насосные установки 2ВВДвухвинтовые и мультифазные насосы и насосные установки 2ВВ
Для нефтепродуктов
Для вязких жидкостей
Мультифазные жидкости
Подача, м³/час:
1...600
Вязкость, сСт:
5000, сСт
Размер твёрдых частиц, мм:
0,2 мм
Напор, МПа:
0,6...4
Для уточнения стоимости оставьте свои контактные данные

Двухвинтовые насосы серии 2ВВ применяются для перекачки различных видов жидкости: сырая нефть, сверхвязкая нефть, мазут, смазочные материалы с вязкостью до 5000 сСт, смеси воды с незначительными включениями механических примесей, а также жидкостей с содержанием газа до 80% – мультифазные жидкости.

Двухвинтовые насосы высокого давления

В корпусе насоса расположены винтовые пары с противоположным направлением витков. Крутящий момент передается от ведущего винта к ведомому посредством зубчатой передачи.

Шестерни зубчатой передачи находятся в масляной ванне редуктора (без соприкосновения с перекачиваемой жидкостью), что обеспечивает плавность и бесшумность работы насоса.

Радиальные и осевые силы, возникающие при вращении винтов, сбалансированы как гидравлически, так и при помощи подшипников, которые защищены от перекачиваемой жидкости одинарными или двойными торцевыми уплотнениями, которые подвергаются действию только давления всасывания.

Принцип работы оборудования

Двухвинтовой насос относится к роторным насосам объемного типа. Двухвинтовые насосы работают по следующему принципу: перекачиваемая жидкость поступает в насос по всасывающему патрубку, где разделяется на два потока. Далее жидкость поступает в полости винтов и затем вдоль оси насоса в нагнетательную область, увеличивая давление.

насос

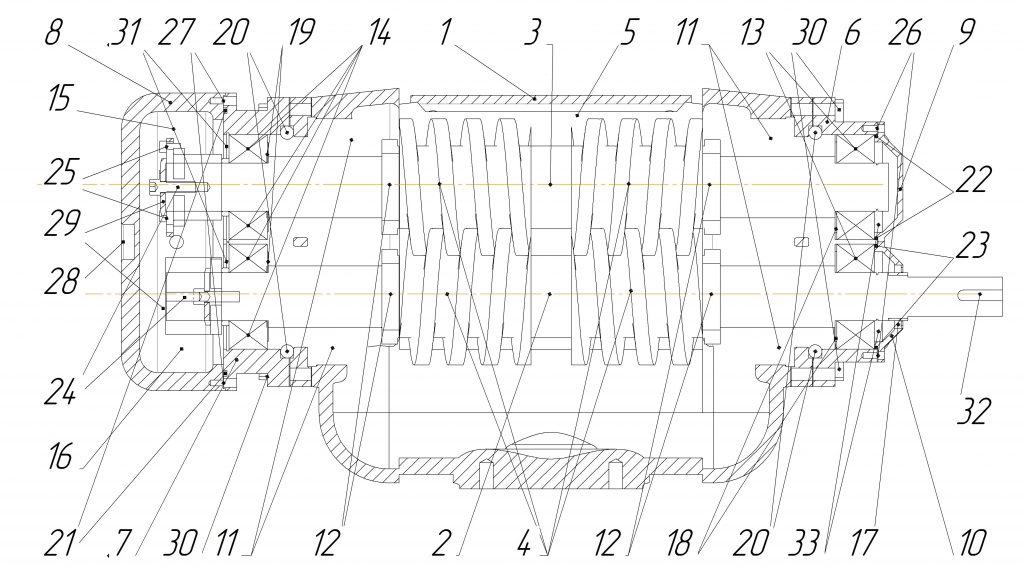

Основные узлы двухвинтового насоса

  • Сварной корпус насоса;
  • Корпус редуктора;
  • Винтовая пара, за счет которой происходит перекачка, включает в себя ведущий и ведомый валы с винтовой нарезкой;
  • Предохранительный клапан защищает насос от механического разрушения при избыточном давлении, путём автоматического выпуска избытка жидкой, паро- или газообразной среды;
  • Одинарные или двойные торцовые уплотнения.

В корпусе насоса расположены винтовые пары с противоположным направлением витков. Крутящий момент передается от ведущего винта к ведомому посредством зубчатой передачи. Шестерни зубчатой передачи находятся в масляной ванне редуктора (без соприкосновения с перекачиваемой жидкостью), что обеспечивает плавность и бесшумность работы насоса.

Радиальные и осевые силы, возникающие при вращении винтов, сбалансированы как гидравлически, так и при помощи подшипников, защищенных от перекачиваемой жидкости одинарными или двойными торцевыми уплотнениями, которые подвергаются действию только давления всасывания.

Технические особенности двухвинтового насоса 2ВВ

  • Высокая устойчивость проточной части к износу. Шаг винта изменяется в соответствии с характеристиками перекачиваемой среды, так же меняется межвинтовой промежуток;
  • Мощный укороченный вал не допускает деформации от действия гидравлических сил внутри насоса, что позволяет уменьшить зазоры между винтами и корпусом насоса. Такая конструкция приводит к значительному снижению влияния изгибающего момента на внешнюю поверхность вала, и действия сил между винтами;
  • Двухзаходные винты, имеющие большое количество шагов в рабочей зоне винта позволяет постепенно сжимать газ, что способствует плавной работе при большой степени сжатия;
  • Геометрия винтовой пары собственной разработки, позволяет работать с высокой эффективностью при малых энергетических затратах;
  • Специальная обработка поверхности винтовой пары, придает большую поверхностную твердость и износостойкость;
  • На винтовой насос можно установить самовсасывающее оборудование, которое обеспечит защиту механического уплотнения, герметичность и нормальную работу винтового насоса в сложных рабочих условиях.

Компания «Корвет» использует в свих разработках опыт ведущих зарубежных брендов, таких как Leistritz или Bornemann, что позволяет создавать отечественные насосы, способные заменить лучшие зарубежные аналоги по программе импортозамещения, а по совокупности «цена-качество» имеют преимущества.

Преимущества двухвинтового насоса:

  • КПД не менее 60%;
  • Перекачка мультифазных и высоковязких жидкостей с содержанием газа до 80%;
  • При работе отсутствует турбулентные потоки в жидкости, пульсации, перемешивания, вибрации. Низкий уровень шума;
  • Износоустойчивость за счет отсутствия контакта между винтовой парой и специальной обработке;
  • В насосе используются подшипники закрытого типа, конструкция которых предохраняет поверхности трения подшипников от попадания грязи и посторонних предметов;
  • Высокая производительность обеспечивается при использовании привода с регулируемым числом оборотов или инвертора способного функционировать на высоких скоростях вращения благодаря низкой инерции винтов;
  • Синхронизированный привод с редуктором, предотвращает трение между винтами, увеличивая срок службы насоса;
  • Предусмотрена рубашка обогрева для перекачивания высоковязких жидкостей;
  • В насосах используются торцевые уплотнения, которые являются надежной защитой от протекания;
  • Высокая энергоэффективность, которая достигается путем подбора электродвигателя.

Технические характеристики товара "Двухвинтовые и мультифазные насосы и насосные установки 2ВВ"

Подача, м³/час1...600
Давление на выходе, МПа0,6...4
Высота всасывания на номинальном режиме, мдо 5
Температура перекачиваемой жидкости, °С+120
Плотность рабочей среды, кг/м³ до 1200
Вязкость рабочей среды, сСтдо 5000
Объемная концентрация твердых частиц, %0,2
Максимальный размер твердых частиц в жидкости, ммдо 0,2
Частота вращения насоса, об/мин750, 1000, 1500
Мощность электродвигателя, кВт2,2...500
Шаг винта насоса20...180
Условный проход штуцеров, мм (всас/напор)80...300


Типоразмер насоса Шаг винта насоса Подача насоса, м3
Мощность эл. двигателя, кВт
Давление на выходе,
МПа
Условный проход штуцеров,
мм
Плотность рабочей среды, кг/м.3
Вязкость рабочей среды, сСт
2ВВ 78 20, 30 1...15 2,2...22 0,6...4,0 80/80 До 1200 До 5000
2ВВ 91 24,27,35 3…30 4...37 0,6...4,0
100/80 До 1200
До 5000
2ВВ 104 27,30,35,
40,48
5…45 7,5...55 0,6...4,0
125/100 До 1200
До 5000
2ВВ 130 25, 26, 33, 39, 50, 60, 75
7…80 15...110 0,6...4,0
150/150 До 1200
До 5000
2ВВ 156 25, 28, 30, 33, 39, 47, 50, 60, 70, 72, 78, 84, 85
10...140 22...160 0,6...4,0
200/200 До 1200
До 5000
2ВВ 182 28, 30, 33, 46, 50, 54, 56, 70, 84, 85, 90, 94, 105
20...250 30...250 0,6...4,0
200/200
До 1200
До 5000
2ВВ 208 30, 33, 36, 40, 45, 52, 62, 96, 105, 160
40...500 55...315 0,6...4,0
250/250 До 1200
До 5000
2ВВ 247 40, 50, 62, 65, 74, 80, 85, 90, 95, 105, 114, 120, 130, 180 80...600 90...500 0,6...4,0
300/250 До 1200
До 5000

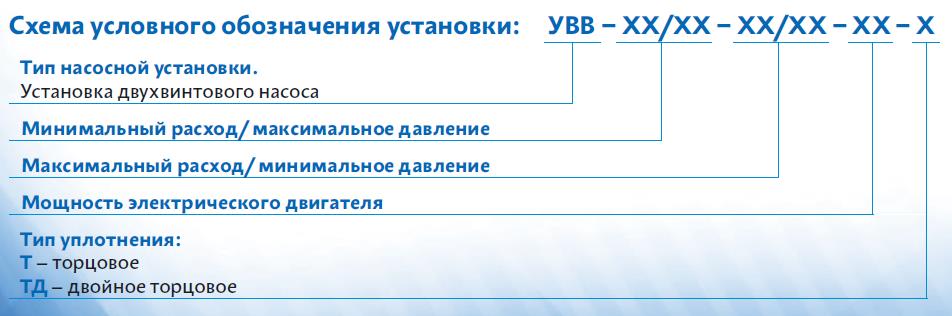

Условные обозначения

Код Значение
1тип установки
2ВВ установка двухвинтового насоса
2Диаметр винта
182 182 мм
3шаг винтов
56 56мм
4номинальная подача рабочей среды
90 90 м3/час
5давление рабочей среды, на выходе из насоса (на напорном патрубке)
2,5 2,5 МПа
6тип уплотнения
Т
ТД
торцевое уплотнение
двойное торцовое уплотнение
7мощность электродвигателя
132   132 кВт
8число полюсов электродвигателя
4 4 шт.
